音頻分析儀R&S?UPP200/400/800

文章出處：音頻測試??作者：??人氣：

產品說明

R&S UPP是羅德與施瓦茨公司新一代經濟型音頻信號分析儀。R&S UPP提供2通道/4通道/8通道多種型號選擇，并支持高達48通道級聯并行測試。R&S upp源于業界極佳的音頻分析儀R&S UPV，R&S UPP指標出眾，性能優良，標配了所有常用的音頻測試功能和項目，無論是再實驗室研發還生產線測試，R&S UPP均是音頻分析和測試的第一選擇。

特點與優點

■支持模擬和數字音頻輸出和輸入接口，2通道/4通道/8通道三種可選型號

■可選多種數音頻接口(AES/EBU，S/P DIF，I²S)

■最高可分析80kHz信號，采樣頻率最高達200kHz

■可產生全部常用的音頻測試信號（單音/多音/DFD/突發單音/任意波）

■標配所有的音頻分析功能（電平/信噪比/SINAD/THD/THD+N/FFT/Polarity/交換）

■高達256K的FFT分析提供mHz級的頻譜分辨率，并支持所有通道同時進行FFT分析

■內置常用的加權濾波器，并支持用戶自行編輯濾波器

■內置強大的專用電腦，無需和外部電腦交換大量的原始數據，因此測試速度極快

■支持多臺UPP級聯，最高可達48通道同時進行并行測試

■兼容UPV的標準SCPI控制語言，標配GPIB/USB/LAN接口

■內置WinXP操作系統，采用鍵盤數鼠標操作，支持外接顯示器，獨有的在此線幫助功能

應用領域

■消費電子/汽車電子/音頻設備的研發與生產

■手機/廣電音頻芯片和設備的研發與生產

■竣工聲納/電臺的研發與生產

■低頻信號（<8kHz）的綜合分析

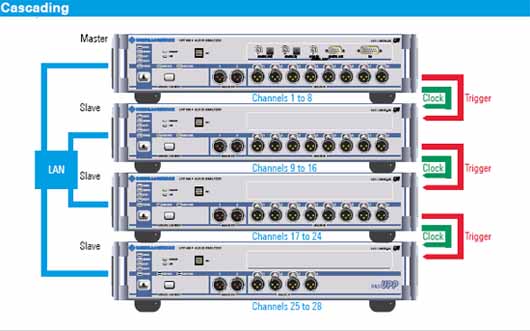

多臺UPP級聯并行測試，相當于一臺多通道UPP，適用于多通道環繞音頻設備的開發，并極大的提高了生產線測試速度

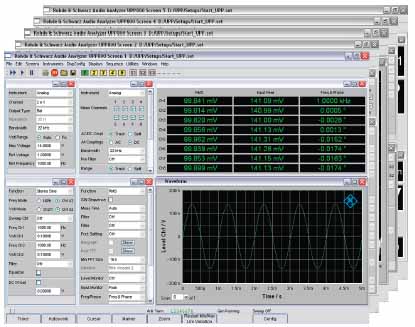

所有的測量參數集中設置，可任意選擇和排列測量結果，用戶可以打開多個測試窗口，通過切換不同的窗口即可執行不同的測試

技術指標

	UPP200	UPP400	UPP800
模擬音頻分析
通道數量	2通道	4通道	8通道
輸入	XLR陰頭，平衡輸入（可使用XLR/BNC轉換成非平衡輸入），可選AC/DC耦合
頻率范圍	帶寬：22kHz/40kHz/80kHz
	DC/20Hz到21.76kHz/40kHz/80kHz
電壓范圍	均方根，正弦：1μV到50V
輸入阻抗	每個管腳相對于地：100kΩ±1％‖220pF
串擾	<20kHz：大于100dB
測量功能	RMS帶寬，RMS選擇，峰值，信噪比，直流FFT，THD，THD+N，SINAD，Mod Dist，DFD，polarity，波形，頻率，相位，群時延
模擬音頻發生器
輸出	XLR陽頭，平衡/非平衡可選，帶短路保護
源阻抗	25歐姆
電壓范圍	平衡，均方根，正弦，開路：0.2mV到14V
	非平衡，均方根，正弦，開路：0.1mV到7V
頻率范圍	0.1Hz到80kHz
輸出信號	正弦，單音立體聲，多音，突發單音，Mod Distt，DFD，噪聲，任意波形，polarity，直流，WAV文件播放
數字音頻分析/產品（需要UPP-B2選件）
數字音頻接口
連接器	平衡：9針D-Sub陽頭，耦合轉換器，110歐姆
	非平衡：BNC，75歐姆
	光口：TOSLINK
通道	1，2或者1+2
音頻比特	8比特到24比特
時鐘頻率	30kHz到200kHz
格式	AES3/IEC60958規定的專業及消費格式
音頻分析/輸出功能	參考模擬接口輸入情況
I²S接口
連接器	25針D-Sub探頭
通道	1，2或者1+2
字符長度	每通道16/24/32比特
音頻比特	8比特到24比特
時鐘頻率	6.75kHz到200kHz
音頻分析/輸出功能	參考模擬接口輸入的情況
FFT分析
頻率范圍	數字：直流到50％采樣率
	模擬，帶寬22/40/80kHz：直流到22.5/43.5/87kHz
FFT長度	512/1K/2K/4K/8K/16K/32K/64K/128K/256K
加窗函數	矩形，Hann，Blackman-Harris，Rife-Vincent 1to3，Hamming，flat-top
一般指標
供電	交流電壓：110-240V±10%
	交流電頻率：50Hz-60Hz
	功耗：80VA
外觀尺寸 (高寬深)	96465460mm
重量	6.7kg（帶附件）
